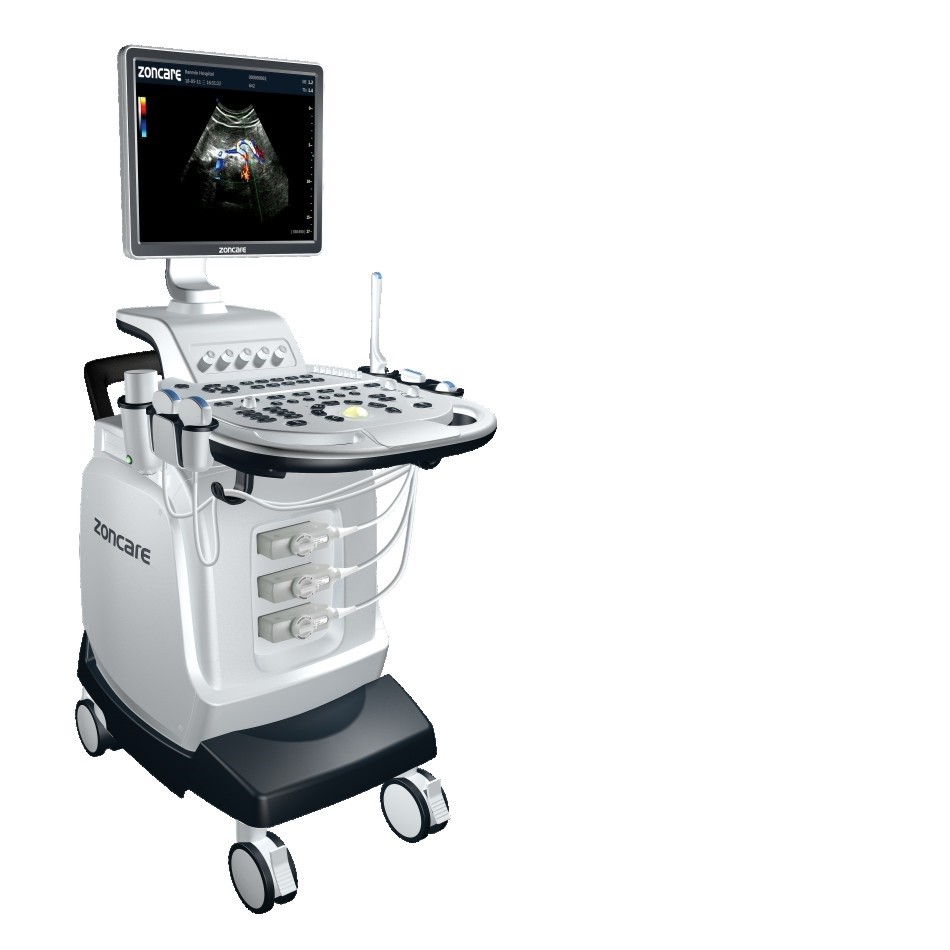

ระบบวินิจฉัยอัลตราโซนิก Doppler สีดิจิตอล

พันธมิตรการดูแลเบื้องต้น!

ง่ายต่อการรับความมั่นใจในการวินิจฉัยโดยแพลตฟอร์มล่าสุดและปรับปรุงเวิร์กโฟลว์
เป็นระบบที่พัฒนาขึ้นใหม่โดยอิงจากความต้องการที่กำหนดเองแบบใหม่สำหรับการยศาสตร์ของแฟชั่น คุณภาพการถ่ายภาพที่โดดเด่น ขั้นตอนการทำงานที่ประณีต รวมถึงรังสีวิทยา หัวใจและหลอดเลือด OB/Gyn อวัยวะขนาดเล็ก และอื่นๆ
ประกอบด้วยจอภาพ LED ความละเอียดสูงขนาด 19 นิ้ว สไลด์หมุนได้และเคลื่อนย้ายได้ และแผงคอนโซลแบบซ่อน การเชื่อมต่อ DICOM เต็มรูปแบบและสิ่งอำนวยความสะดวกเครือข่าย ช่วยให้มั่นใจได้ถึงประสบการณ์การใช้งานที่ดีที่สุดระบบประมวลผลแบนด์วิดธ์ทั้งหมดของโพรบบรอดแบนด์ที่ได้รับความถี่ตั้งแต่ 1 ถึง 12 MHz พร้อมกัน ซึ่งใช้เทคโนโลยีล้ำสมัย ร่วมกับแพลตฟอร์มดอปเปลอร์ที่พัฒนาขึ้นใหม่ของ Zoncare ช่วยให้แพทย์มีความมั่นใจมากขึ้นสำหรับผู้ป่วยที่ยากลำบากได้รับการออกแบบมาเพื่อความสะดวกและสนุกสนาน เทคนิคการถ่ายภาพแบบปรับได้สุดขั้วเพื่อลดจุดรบกวนและปรับปรุงความละเอียด สามารถนำเสนอเทคโนโลยีดอปเปลอร์ล่าสุดเพื่อประโยชน์ของสาธารณสุขในวงกว้างยิ่งขึ้นด้วยคุณภาพการถ่ายภาพที่ยอดเยี่ยม การออกแบบตามหลักสรีรศาสตร์ที่โดดเด่น และขั้นตอนการทำงานที่ประณีต
คุณสมบัติของระบบ:
ไฟบ่งชี้งาน
เวิร์กสเตชันในตัว
คีย์กำหนดเองที่ตั้งไว้ล่วงหน้า
ระบบวิเคราะห์ออฟไลน์
โพรบตรึงอัตโนมัติ
การถ่ายภาพแบบปรับได้ความละเอียดสูง
เทคโนโลยีฮาร์มอนิกแบบผกผันของพัลส์
ตั้งค่าคีย์การเพิ่มประสิทธิภาพ
กำลังขยาย PIP แบบเรียลไทม์
อัจฉริยะ 2D/Doppler Scan

ได้รับการพัฒนาจากเทคโนโลยีระดับพรีเมียมชั้นนำเพื่อตอบสนองความต้องการเฉพาะสำหรับระบบระดับไฮเอนด์ที่เข้าถึงได้การถ่ายภาพแบบปรับได้, การถ่ายภาพเชิงพื้นที่, การสร้างภาพฮาร์มอนิกแบบแบ่งเฟสเพื่อให้คุณได้ดอปเปลอร์ที่คุณอาจไม่เคยสัมผัสมาก่อนสามารถรองรับโพรบต่างๆ เช่น Convex, Linear, Micro-Convex, Phased Array.Real time 4D Imagingสามารถแสดงรูปร่างของทารก เช่น ใบหน้า หู จมูก และริมฝีปาก ได้อย่างง่ายดาย
ข้อมูลทางเทคนิคโดยย่อ:

การสมัครทางคลินิก
หน้าท้อง
สูติศาสตร์/นรีเวชวิทยา
กุมาร
ระบบทางเดินปัสสาวะ
หัวใจ
ชิ้นส่วนขนาดเล็ก
รังสีวิทยา
หลอดเลือด รวมทั้ง (อุปกรณ์ต่อพ่วง หลอดเลือดสมอง และระหว่างการผ่าตัด)
กล้ามเนื้อและกระดูก
โหมดการถ่ายภาพ
B, Dual B, Quad B, M, B/M,
CFM, PDI, CDE, CDFI,
PW, CW, TH
โหมดการแสดงผลแบบเรียลไทม์คู่ B/สี Triple
ซิงโครนัสโหมด M กายวิภาค
เทคโนโลยีหลัก
DSC (ตัวแปลงการสแกนดิจิทัล)
DBF (การขึ้นรูปลำแสงดิจิตอล)
RDA (รูรับแสงไดนามิกแบบเรียลไทม์)
DRA (การรับ Apodization แบบไดนามิก)
DRF (การโฟกัสการรับแบบไดนามิก)
DFS (สแกนความถี่ไดนามิก) 32Ch
THI (การสร้างภาพฮาร์มอนิกของเนื้อเยื่อ)
SNR (ลดจุดรบกวน)
โมดูลการถ่ายภาพ 3 มิติด้วยมือเปล่า
การสอบเทียบมุมไหลอัตโนมัติ
ข้อกำหนดซอฟต์แวร์
พารามิเตอร์การถ่ายภาพ
สีหลอก: 16
เกล็ดสีเทา: 256
ความเร็ว M: ปรับได้
ช่วงไดนามิก: 0 ~ 210dB
แสดงผล มุม: ปรับได้
การหมุนภาพ: U/D, L/R, 90°
การส่งโฟกัส: หลายโฟกัส
(ขึ้นอยู่กับชนิดโพรบและระยะการสแกน)
ผกผันขาวดำ: มีจำหน่าย
จอแสดงผล TGC Curve: มีจำหน่าย
เอาต์พุต NTSC/PAL: พร้อมใช้งาน
โฟกัส No. ตำแหน่ง ระยะทาง: ปรับได้
ความลึก: ขึ้นอยู่กับประเภทโพรบ
การรับโฟกัส: ไดนามิกโฟกัส/รูรับแสง
ไดนามิกซูมแบบเรียลไทม์: การแพนกล้องซูม
ปรับได้
การวิเคราะห์ Doppler อัตโนมัติแบบ High Q
ติดตั้งระบบ
ภาษา: อังกฤษ/จีน
รูปแบบวันที่: ปปปป-ดด-วว
ดด-ปปปปปปปปปปปปปปปปปปปปปป
วด-ดด-ปปปป
รูปแบบเวลา: ระบบ 24 ชั่วโมง
โปรแกรมรักษาหน้าจอ: พร้อมใช้งาน
บอดี้มาร์ค: ≥95 ประเภท
ช่องประมวลผลแบบดิจิทัล:8192 / เฟรม
การตั้งค่าเครื่องพิมพ์: เครื่องพิมพ์วิดีโอ/เลเซอร์
หยุดอัตโนมัติ: ว่าง
สวิตช์เหยียบ: มีจำหน่าย
รูปแบบการจัดเก็บภาพ: JPEG, BMP
แอปพลิเคชันที่ตั้งไว้ล่วงหน้า: 10 กลุ่มรวมถึง4
ผู้ใช้กำหนดเอง
คำอธิบายประกอบที่ตั้งไว้ล่วงหน้า: 10 คำอธิบายประกอบต่อ
แอปพลิเคชัน (สูงสุด 15 อักขระต่อคำอธิบายประกอบ)
OB Table/GA Setup: ตั้งค่าชิ้นส่วนและ
วิธีการสูติศาสตร์
วัด ทบทวน
ตาราง GA และทารกในครรภ์
ตารางการเจริญเติบโต สร้าง
ตาราง GA ที่ผู้ใช้กำหนด
และตารางการเจริญเติบโตของทารกในครรภ์
การอัปเดตระบบ: พร้อมใช้งาน
เครื่องมือบำรุงรักษา: มีจำหน่าย
การประมวลผลภาพล่วงหน้า
กำไร: ปรับได้
TGC: 8 แถบเลื่อนพร้อมเส้นโค้งที่ตั้งไว้ล่วงหน้า
พลังเสียง: ปรับได้
ระดับสีเทา: ปรับได้หลายระดับ
ข้อมูลผู้ป่วย
การจัดการเวชระเบียน
รายงานการสอบถามและการพิมพ์
เอาต์พุตวิดีโอรูปภาพ (HDD/DVD-RW/USB)
เวิร์คสเตชั่นอัลตราซาวด์ในตัว
เครื่องหมาย
เครื่องหมายอักขระ
บอดี้มาร์ค
เครื่องหมายลูกศร
การจัดการภาพ
การจัดเก็บรูปภาพ/วิดีโอ
ความจุดิสก์ ≥500G
Cineloo แบบแมนนวลและอัตโนมัติมากกว่า 300MB
ระบบจัดการภาพ
ฐานข้อมูลผู้ป่วย/การสอบ & การจัดการ
ภาพที่เก็บไว้ สไลด์โชว์
รองรับอุปกรณ์จัดเก็บข้อมูล USB ภายนอกข้อกำหนดฮาร์ดแวร์
จอ LED
ขนาด (แนวทะแยง): 19”
ความละเอียด: 1280x1024 พิกเซล
คอนโซล
แผงควบคุมแบบมีไฟส่องด้านหลังและลำโพงในตัว
ปุ่มมัลติฟังก์ชั่นเพื่อควบคุมโหมดและค่าเกนทั้งหมด การปรับพารามิเตอร์
คอมพิวเตอร์ฝังตัว
ข้อมูลฮาร์ดไดรฟ์ (ผู้ป่วย): ≥500 GB
พารามิเตอร์โพรบ
Convex Array Probe TC50
ความถี่กลาง: 3.5MHz
ช่วงความถี่: 2.0MHz ~ 5.0MHz/THI
แม็กซ์ความลึกในการสแกน: 300mm
หน้าท้อง/OB/นรีเวช/ระบบทางเดินปัสสาวะ
โพรบอาร์เรย์เชิงเส้น TL40
ความถี่กลาง: 7.5MHz
ช่วงความถี่: 4.0MHz ~ 12.0MHz/THI
แม็กซ์สแกนความลึก: 90mm
ชิ้นส่วนขนาดเล็ก/หลอดเลือด
โพรบทีวีเอส TC10
ความถี่กลาง: 6.5MHz
ช่วงความถี่: 5.0MHz ~ 10.0MHz
แม็กซ์สแกนความลึก: 70mm
ทางช่องคลอด/ทางทวารหนัก
โพรบอาร์เรย์แบบค่อยเป็นค่อยไป TP16
ความถี่กลาง: 3.0MHz
ช่วงความถี่: 2.0MHz ~ 5.0MHz/THI
แม็กซ์ความลึกในการสแกน: 200mm
โรคหัวใจ
โพรบวัดปริมาตร 4 มิติ
อินพุตและเอาต์พุตของระบบ
สวิตช์เหยียบ:
เชื่อมต่อกับสวิตช์คันเหยียบสำหรับคำจำกัดความของ
ฟังก์ชันหยุดและพิมพ์
RS-232: พอร์ตอนุกรม
ยูเอสบี (4):
เชื่อมต่อกับอุปกรณ์ที่ปฏิบัติตามโปรโตคอล USB
อาร์เจ-45:
Net Port สำหรับเชื่อมต่ออินเทอร์เน็ตหรืออื่นๆ
อุปกรณ์ที่รองรับข้อตกลง DICOM
SVHS: เอาต์พุตสัญญาณ S
วิดีโอ: สัญญาณวิดีโอออก เชื่อมต่อกับวิดีโอ
เครื่องพิมพ์และสถานีงานอัลตราซาวด์
Print Remote: เชื่อมต่อกับอุปกรณ์ที่มีอินพุตสัญญาณควบคุมเพิ่มเติม เช่น เครื่องพิมพ์วิดีโอ

ใบรับรอง
มาตรฐานคุณภาพ
ISO9001
ISO13485
CMD
CE

ปฏิญญา CE
ZONCARE-Q5 ได้รับการประเมินด้วย
เกี่ยวกับการประเมินความสอดคล้อง
ขั้นตอนที่อธิบายไว้ในข้อ 11.3.a และ
ภาคผนวก II ยกเว้นส่วนที่ 4 (โมดูล H) ของ
คำสั่งสภา 93/42/EEC ด้านการแพทย์
อุปกรณ์ที่แก้ไขและพบว่าเป็นไปตามข้อกำหนด
(แจ้งเลขที่: 0434)
