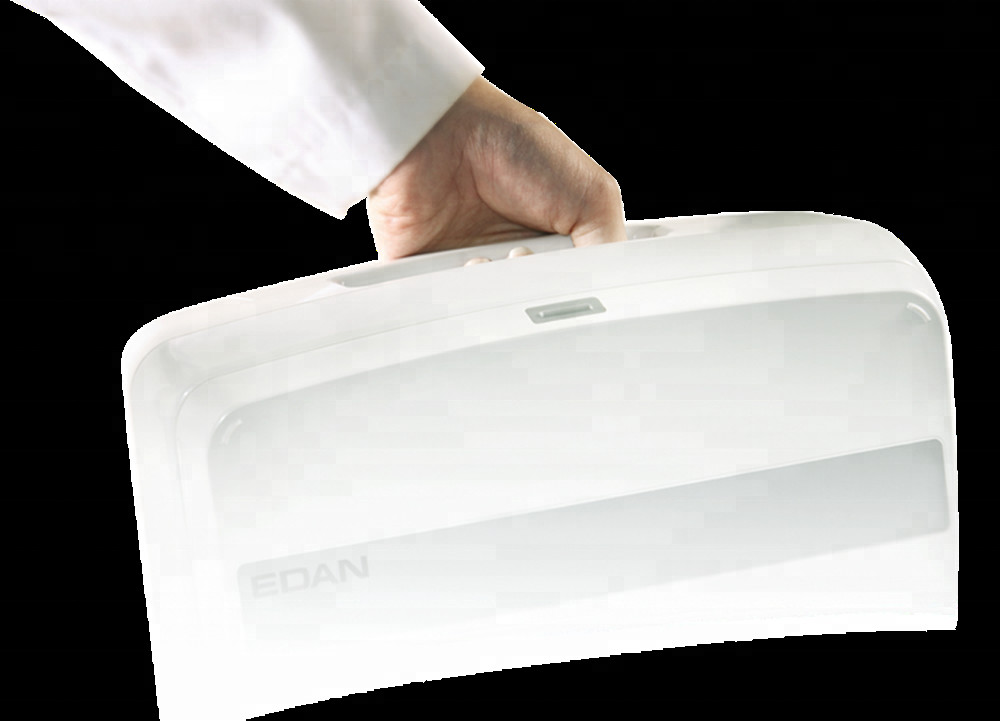

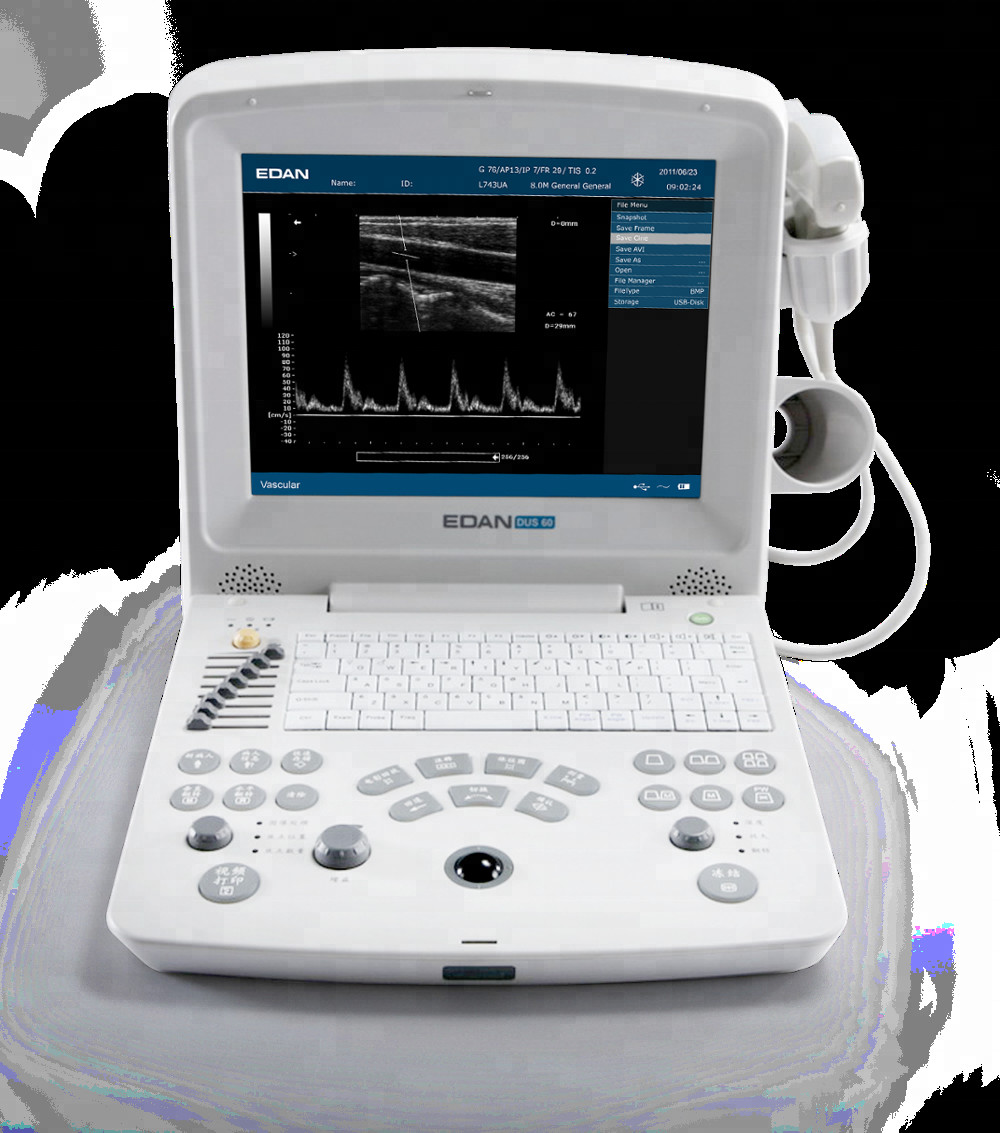

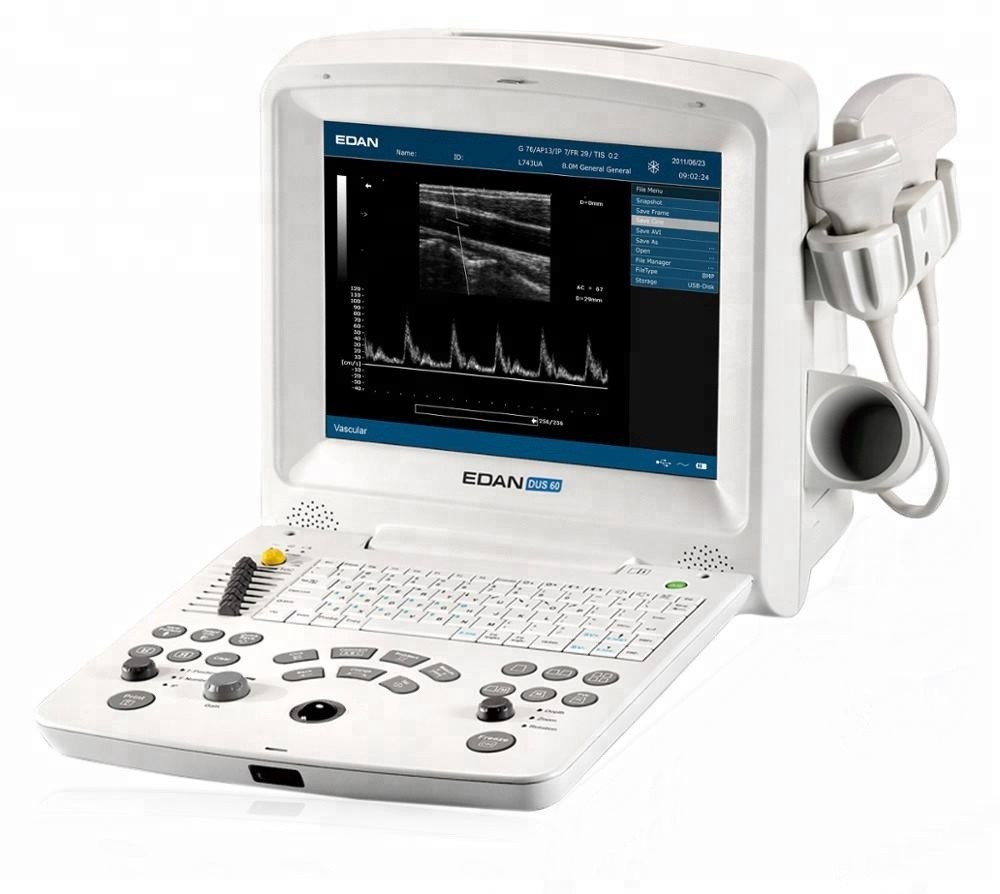

DUS 60 ระบบอัลตราซาวนด์ขนาดกะทัดรัดใหม่

DUS 60 ระบบอัลตราซาวนด์ขนาดกะทัดรัดใหม่

การกำหนดค่ามาตรฐาน ได้แก่ :
หน่วยหลัก
- จอ LCD ขนาด 12.1 นิ้ว
- ขั้วต่อทรานสดิวเซอร์มาตรฐานสองตัว
- การควบคุม TGC 8 ส่วน
- การสร้างภาพผสมฮาร์มอนิกแบบผกผันแบบค่อยเป็นค่อยไป
- การขึ้นรูปหลายลำแสง
- รูรับแสงสังเคราะห์
- ฟังก์ชั่น IP (การประมวลผลภาพ)
- หน่วยความจำลูปภาพยนตร์ 256 เฟรม
- ความจุภาพ 504MB
- พอร์ต USB สองพอร์ต
- สีหลอก
- ชุดซอฟต์แวร์การวัดและการคำนวณ
- แฟลชดิสก์ (Netac, 4G, โปรโตคอล USB2.0)

การถ่ายภาพฮาร์มอนิกแบบผกผันเฟส

สัญญาณฮาร์มอนิกถูกสร้างขึ้นเมื่อคลื่นอัลตราซาวนด์แพร่กระจายไปทั่วร่างกายเนื่องจากสัญญาณเหล่านี้ถูกสร้างขึ้นในร่างกาย จึงไม่ได้รับอิทธิพลจากสิ่งประดิษฐ์ที่กระตุ้นไขมันบริเวณผิวดังนั้น รูปภาพที่สร้างขึ้นโดยใช้เพียงสัญญาณฮาร์มอนิกจะมีความยุ่งเหยิงน้อยลงและสามารถวินิจฉัยได้มากขึ้นด้วยฮาร์โมนิกแบบผกผันเฟส, พัลส์อัลตราซาวนด์คู่กับขั้นตอนที่ตรงกันข้ามจะถูกส่งเมื่อรวมสัญญาณที่ได้รับจากพัลส์กลับหัวเข้าด้วยกัน ส่วนประกอบพื้นฐานจะถูกยกเลิกและเหลือเพียงสัญญาณฮาร์มอนิกเท่านั้นสิ่งนี้สร้างภาพที่กลมกลืนกันอย่างแท้จริงโดยลดความยุ่งเหยิงของวัตถุที่ทำให้ภาพเสื่อมโทรม

เทคโนโลยีลดจุดด่างดำ

การถ่ายภาพด้วยการลดจุดด่างพร้อยใช้การประมวลผลภาพแบบเรียลไทม์เพื่อปรับปรุงการแสดงภาพกายวิภาคและพยาธิวิทยาโดยการลดจุดรบกวนเทคโนโลยีการสร้างภาพการลดจุดรบกวนจากจุดของ Edan ใช้อัลกอริธึมการกรองแบบแอนไอโซทรอปิกขั้นสูงหลายขนาดเทคโนโลยีการสร้างภาพนี้เป็นเลิศในการแยกบริเวณสัญญาณรบกวนออกจากภาพการวินิจฉัย ทำให้สามารถกรองสัญญาณรบกวนที่ซับซ้อนได้แตกต่างออกไปเมื่อเทียบกับข้อมูลทางกายวิภาคที่แท้จริง ซึ่งจะทำให้ได้ภาพที่ปรับปรุงดีขึ้น

เทคโนโลยีมัลติบีม

ระบบอัลตราซาวนด์ใช้ลำแสงที่เน้นทางอิเล็กทรอนิกส์เพื่อสร้างความละเอียดเชิงพื้นที่สูงสัญญาณจากทรานสดิวเซอร์จะล่าช้าและรวมเข้าด้วยกันในระบบเพื่อสร้างลำแสงอัลตราซาวนด์ที่โฟกัสสามารถเพิ่มสัญญาณเดียวกันพร้อมกับการหน่วงเวลาที่แตกต่างกันเพื่อสร้างลำแสงหลายลำเมื่อเสร็จแล้ว ความละเอียดเชิงพื้นที่สามารถปรับปรุงได้โดยไม่ลดอัตราเฟรมหรือปรับปรุงอัตราเฟรมโดยไม่ลดความละเอียดดังที่แสดงด้านล่าง ด้วยการสร้างลำแสงคู่ ลำแสงรับเดียวกันจะถูกสร้างขึ้นด้วยลำแสงส่งครึ่งหนึ่ง จึงเป็นการเพิ่มอัตราเฟรมเป็นสองเท่า
